PL4View Std
O visualizador de resultados do ATP-EMTP que a Cezário Engenharia desenvolveu para o próprio dia a dia de estudos, e agora disponibiliza gratuitamente.
- Executável único, sem instalação
- Sem dependências: não exige .NET adicional
- Gratuito
O que é
Feito por quem roda ATP todo dia
O PL4View abre os arquivos .pl4 gerados pelo ATP-EMTP e as oscilografias COMTRADE dos relés, com os recursos de análise que faltavam no nosso fluxo de estudos de transitórios e de proteção.
Painéis empilhados e faixas digitais

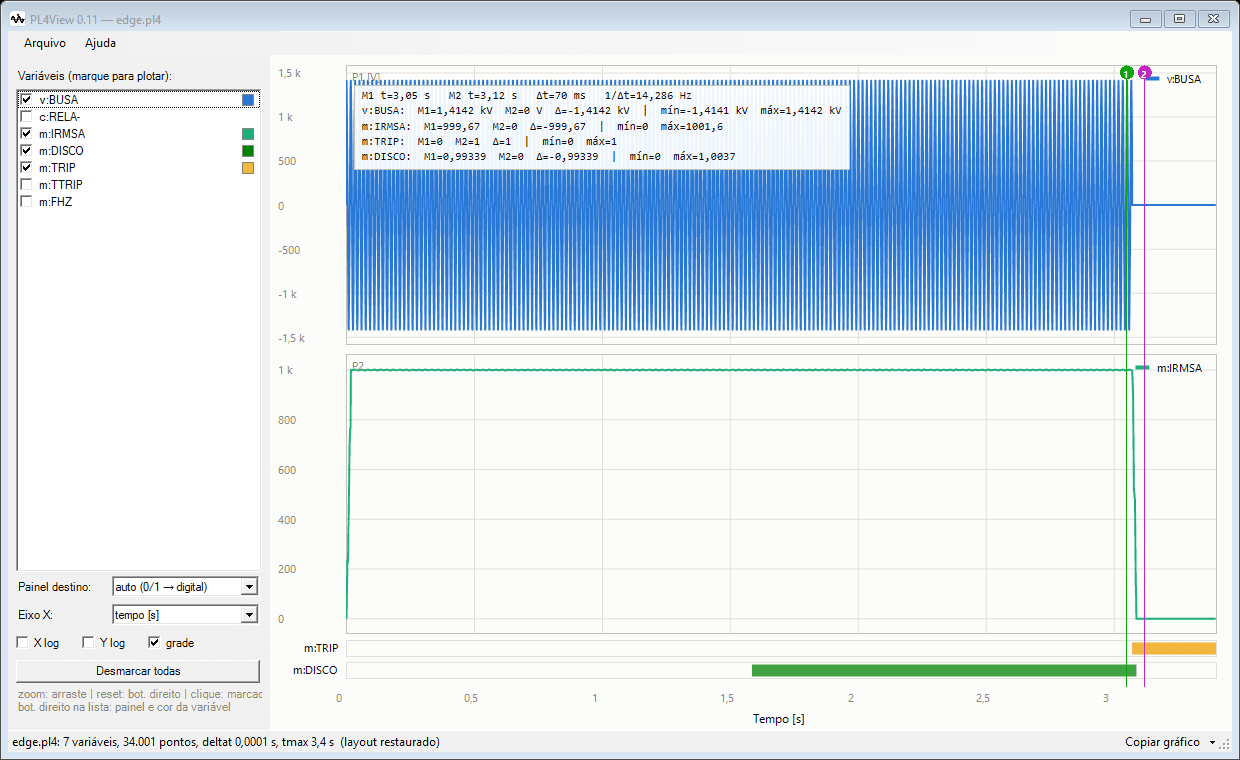

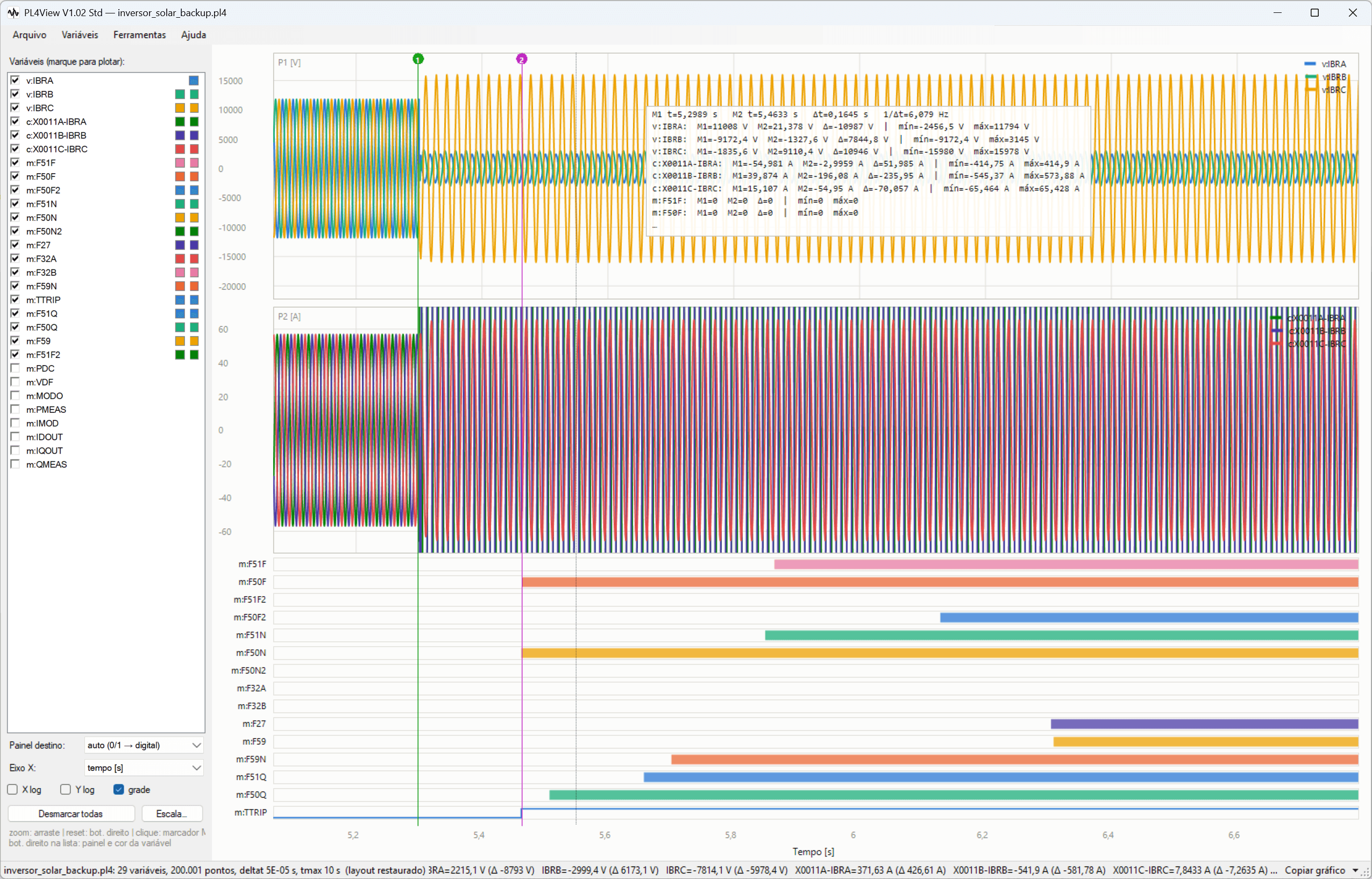

Até 4 painéis analógicos no mesmo eixo de tempo, com escala Y independente, mais faixas digitais 0/1 no rodapé: as bandeirolas de trip e disparo de relé, no estilo de uma oscilografia.
Cursores M1/M2 com medição

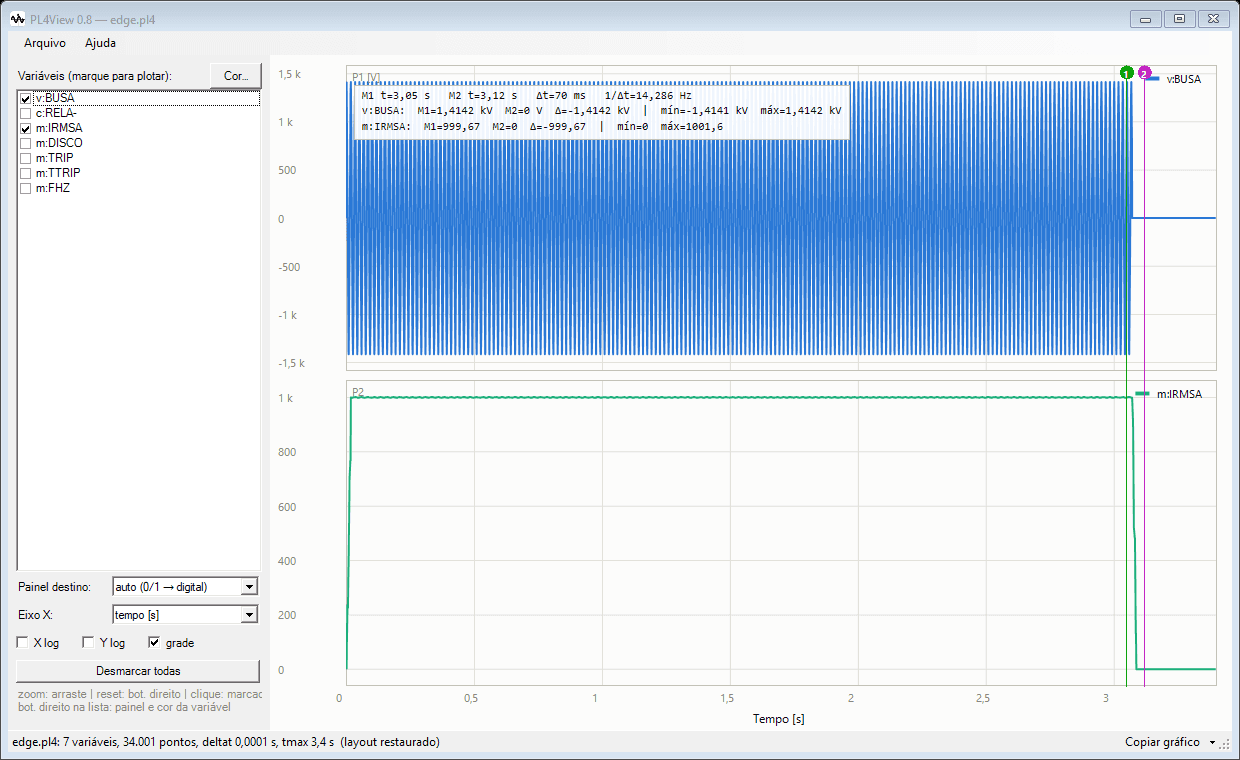

Dois marcadores estilo osciloscópio, com snap à amostra real: Δt, 1/Δt, valores e Δ por variável e o mínimo/máximo dentro do intervalo. É o pico exato, sem precisar acertar o cursor nele.
Fórmulas e análise espectral
Variáveis calculadas a partir das existentes (aritmética, rms, integral, derivada, escala de TC/TP) e FFT com harmônicos, THD e RMS por janela síncrona.
Recursos
O que ele faz de diferente
- Eixo X em tempo ou em qualquer variável (modo XY), com escalas log-log para coordenograma
- Escala do eixo Y automática ou manual, com máximo e mínimo definidos por você
- Importa oscilografia COMTRADE (IEEE C37.111), revisões 1991/1999/2013
- F5 recarrega o arquivo regravado mantendo variáveis, cores e zoom: rode o ATP e aperte F5
- Layout salvo automaticamente ao lado do .pl4: reabra o caso e tudo volta como estava
- Copiar gráfico inteiro ou painel isolado, com rodapé de identificação do arquivo de origem
- Exportação em PNG, CSV e COMTRADE
- Interface e ajuda embutida em português, inglês e espanhol
Como usar
Não instala: é só apontar o ATPDraw para ele
O PL4View é um executável único. Você guarda a pasta onde quiser e informa esse caminho ao ATPDraw uma única vez. Daí em diante, plotar é apertar F8.
- 1
Salve o arquivo
Não existe instalador nem pacote para descompactar. O PL4View.exe é um executável único e roda direto, sem exigir .NET adicional nem qualquer outra dependência.
- 2
Guarde onde preferir
O local é livre, e o programa roda de qualquer lugar. Muita gente deixa junto do ATPDraw, como em C:\ATPDraw\PL4VIEW\, só para manter o caminho curto e fácil de lembrar.
- 3
Abra ATP → Setup ATP connection (F10)
É o assistente de conexão do ATPDraw, onde ficam o solver, as variáveis de ambiente e o programa de plotagem.
- 4
No Step 6, aponte o Plotter para o PL4View

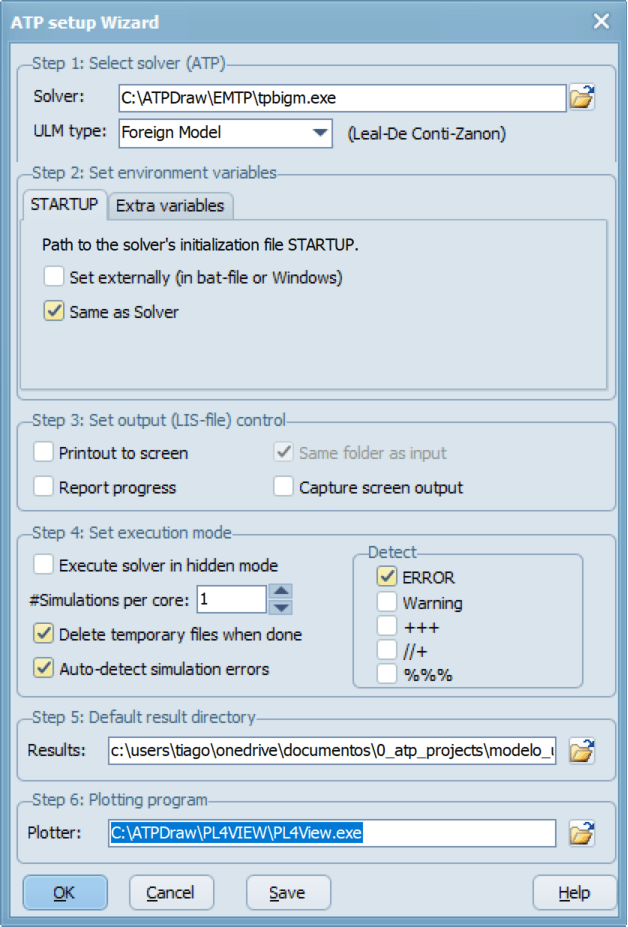

Em Step 6: Plotting program, preencha o campo Plotter com o caminho do PL4View.exe onde você o guardou. Clique em Save e depois em OK.
- 5
Pronto: rode e plote
A partir daí, F2 roda a simulação e F8 (ATP → run Plot) abre o resultado direto no PL4View, já com o arquivo .pl4 do caso carregado.
Na primeira execução o Windows pode exibir um aviso do SmartScreen, porque o programa não tem assinatura digital. Clique em Mais informações e depois em Executar assim mesmo.
Download
Baixe o PL4View V1.02 Std
Gratuito para uso profissional. Um único executável de 224 KB, com o manual do usuário disponível à parte em português, inglês e espanhol.
- Versão
- V1.02 Std
- Sistema
- Windows (64 bits)
- Requisitos
- Nenhum: sem instalação, sem dependências
- Formatos
- PL4 (ATP-EMTP) e COMTRADE (IEEE C37.111)
- Tamanho
- 224 KB
Baixar o PL4View Std
Preencha os dados abaixo para liberar o download. Gratuito, sem instalação e sem dependências.
