Medição de continuidade

Para que serve e quem precisa

Verifica, ponto a ponto, se cada carcaça, estrutura metálica e componente condutivo da instalação está de fato conectado à malha de aterramento, com baixa resistência e sem interrupções na condução. É essa continuidade que garante a equipotencialização exigida por norma: sem ela, quadros elétricos, transformadores, estruturas de subestação, cercas metálicas, portões e demais massas podem ficar eletricamente isolados e assumir potencial perigoso durante uma falta à terra, colocando em risco pessoas e equipamentos. O ensaio é indicado para indústrias, subestações, concessionárias, condomínios comerciais, data centers e qualquer instalação que precise de laudo de aterramento e SPDA — seja no comissionamento de uma obra nova, em manutenção periódica ou em adequações solicitadas por seguradoras e órgãos fiscalizadores.

O que está incluso

• Levantamento de todos os pontos a ensaiar: quadros elétricos, carcaças de motores e transformadores, estruturas metálicas, cercas, portões e demais massas da instalação
• Medição da continuidade elétrica entre cada ponto e a malha de aterramento, com equipamento de baixa resistência calibrado
• Identificação de conexões rompidas, oxidadas, subdimensionadas ou inexistentes que comprometem a equipotencialização
• Registro fotográfico e identificação individual de cada ponto ensaiado, com valores medidos
• Emissão de laudo técnico com resultados, critérios de aceitação e recomendações objetivas de correção
• Reensaio dos pontos corrigidos após a intervenção, quando solicitado

Metodologia e equipamentos

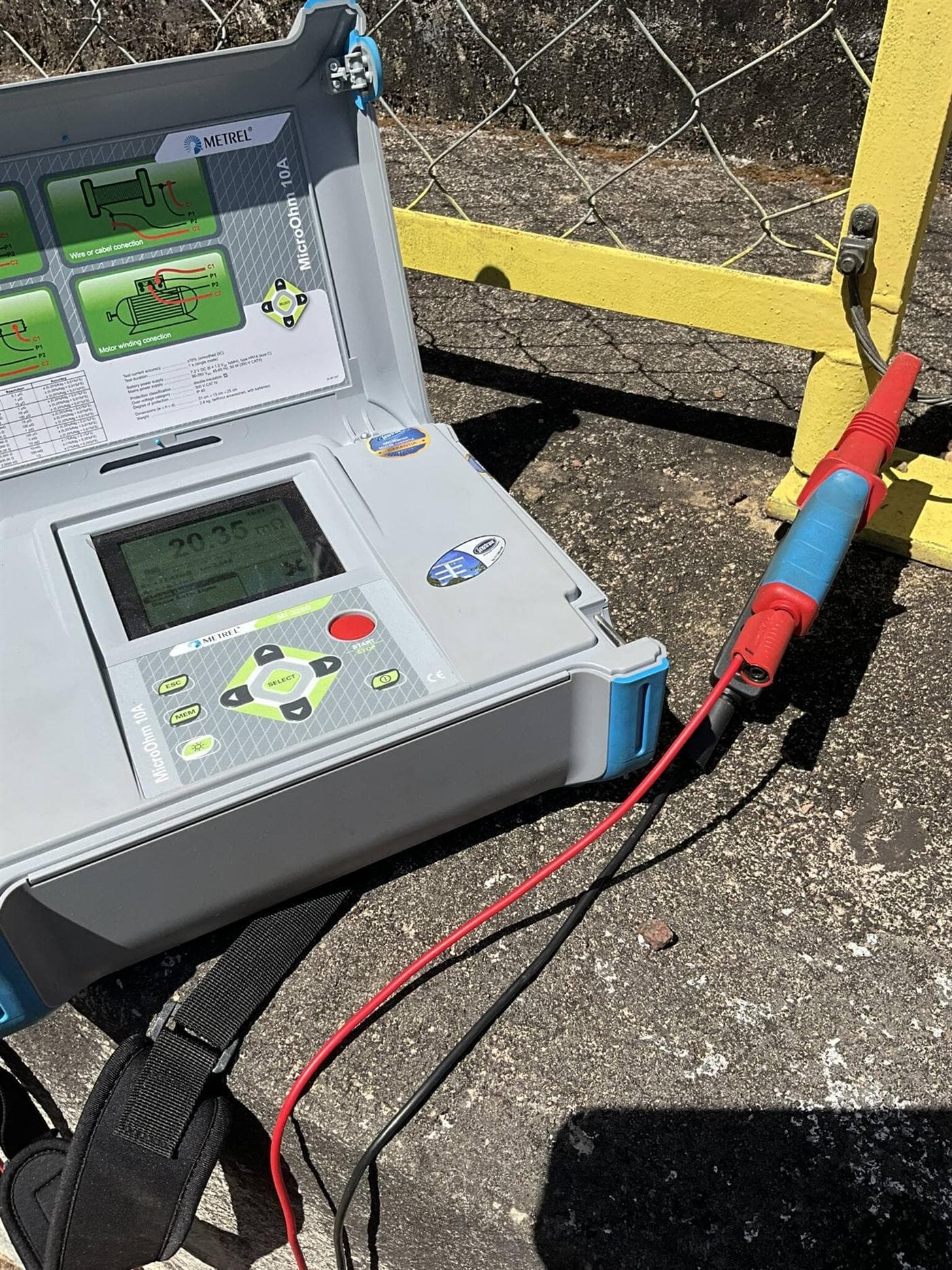

As medições são feitas com miliohmímetro de baixa resistência, aplicando corrente controlada entre o ponto avaliado e a malha de referência, o que permite detectar até conexões parcialmente comprometidas que um teste de continuidade simples não revelaria. Os equipamentos são calibrados e rastreáveis, e a execução em campo segue os procedimentos de segurança da NR-10, com equipe treinada para trabalho em instalações energizadas e desenergizadas. Cada instalação recebe um plano de pontos específico, definido conforme o porte e a criticidade dos equipamentos envolvidos.

Normas técnicas de referência

O ensaio segue os critérios da NBR 5419 para sistemas de proteção contra descargas atmosféricas, da NBR 15749 para procedimentos de medição em sistemas de aterramento, e da NBR 7117 quando aplicável a redes de distribuição e concessionárias, além das referências internacionais da IEEE 81 para métodos de medição de resistência e continuidade de aterramento. Toda a execução observa as exigências de segurança da NR-10, e o laudo final é estruturado para servir tanto como evidência de conformidade quanto como base técnica para eventuais planos de correção da malha.
