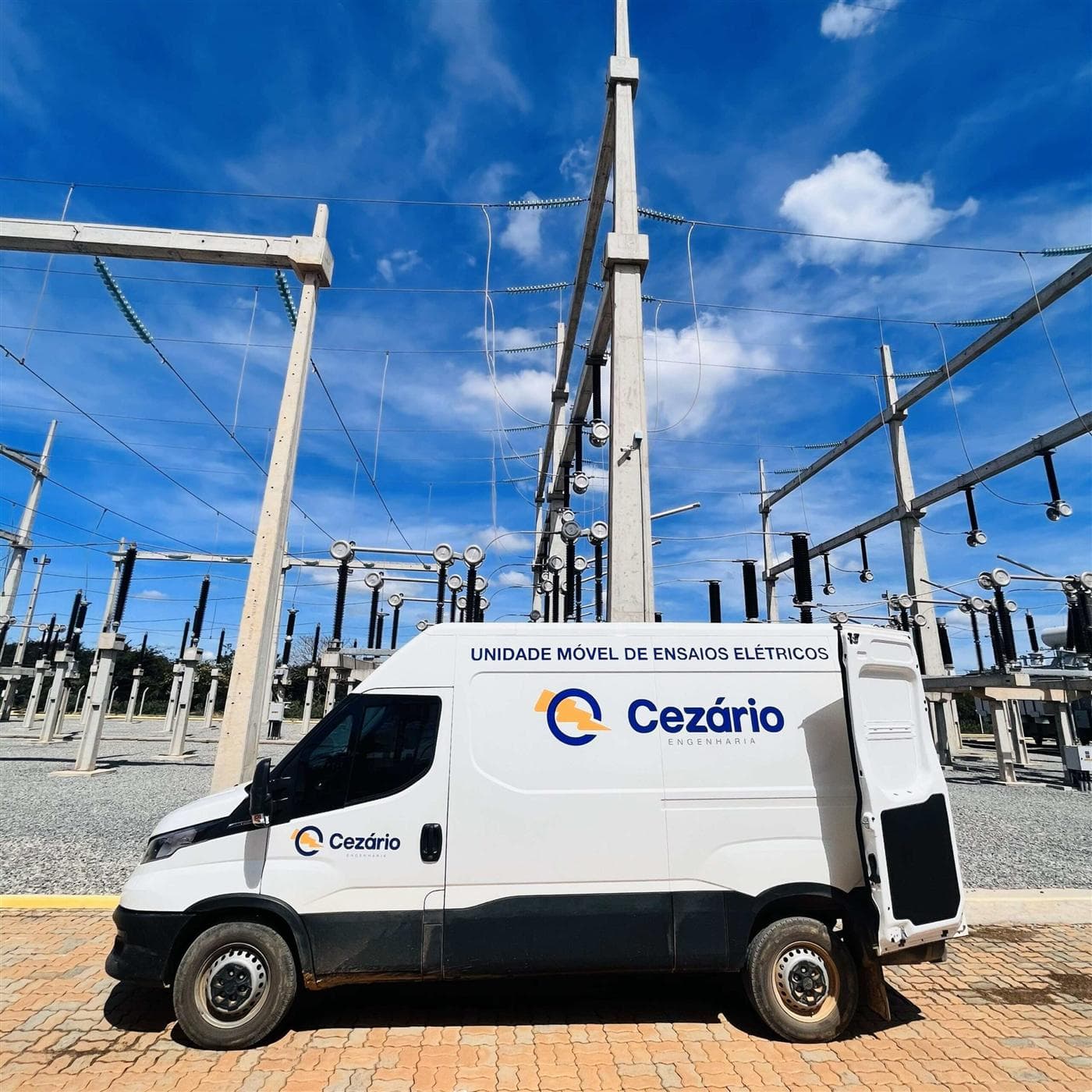

Medição de malha de aterramento

Para que serve e quando é necessário

A medição de malha de aterramento é um ensaio de campo que determina o valor real da resistência de aterramento de uma malha já instalada — não um cálculo de projeto, mas uma medição feita com equipamento certificado sobre o sistema existente. É indicado para subestações, plantas industriais, torres de transmissão, data centers e qualquer instalação cuja proteção contra descargas atmosféricas, correntes de falta e choques elétricos dependa de um aterramento eficaz. O ensaio é obrigatório no comissionamento de uma malha nova, antes da energização, e deve ser repetido periodicamente ao longo da vida útil da instalação, já que corrosão, ressecamento do solo, obras próximas e alterações na rede podem elevar a resistência acima do valor de projeto sem qualquer sinal visível.

O que está incluso no serviço

• Levantamento do projeto e da configuração da malha, incluindo hastes, cabos e conexões, antes do ensaio
• Definição do arranjo de eletrodos e das distâncias de medição de acordo com as dimensões da malha
• Medição da resistência de aterramento pelo método de queda de potencial
• Medição complementar de resistividade do solo, quando necessária para diagnóstico
• Identificação de pontos de alta resistência, conexões degradadas ou continuidade comprometida
• Emissão de laudo técnico com memorial de cálculo, valores medidos e parecer de conformidade

Metodologia e equipamentos

O ensaio segue o método de queda de potencial (fall-of-potential), com eletrodos de corrente e de potencial cravados a distâncias calculadas em função do maior comprimento da malha, evitando a sobreposição das zonas de influência entre eletrodos. As medições são feitas com terrômetros digitais de corrente alternada, calibrados, que eliminam interferências de correntes parasitas e de malhas vizinhas — situação comum em subestações e plantas industriais. Quando a malha é extensa ou tem geometria irregular, o posicionamento dos eletrodos é ajustado e validado em campo antes da leitura final, e a equipe segue os procedimentos de segurança da NR-10 durante toda a intervenção.

Normas aplicáveis e o que o laudo comprova

O ensaio e o laudo são elaborados com base na NBR 15749, que trata da medição de resistência de aterramento e potenciais na superfície do solo, na NBR 7117, para medição da resistividade do solo, e nas referências internacionais do IEEE Std 81. Em instalações protegidas por SPDA, o resultado é confrontado com os limites da NBR 5419. O laudo comprova, com valor numérico rastreável, se a malha atende ao critério de projeto ou à norma aplicável, serve como evidência técnica perante auditorias, seguradoras e órgãos fiscalizadores, e embasa a decisão sobre reforço da malha, adição de hastes ou tratamento do solo quando o valor medido está acima do aceitável.
