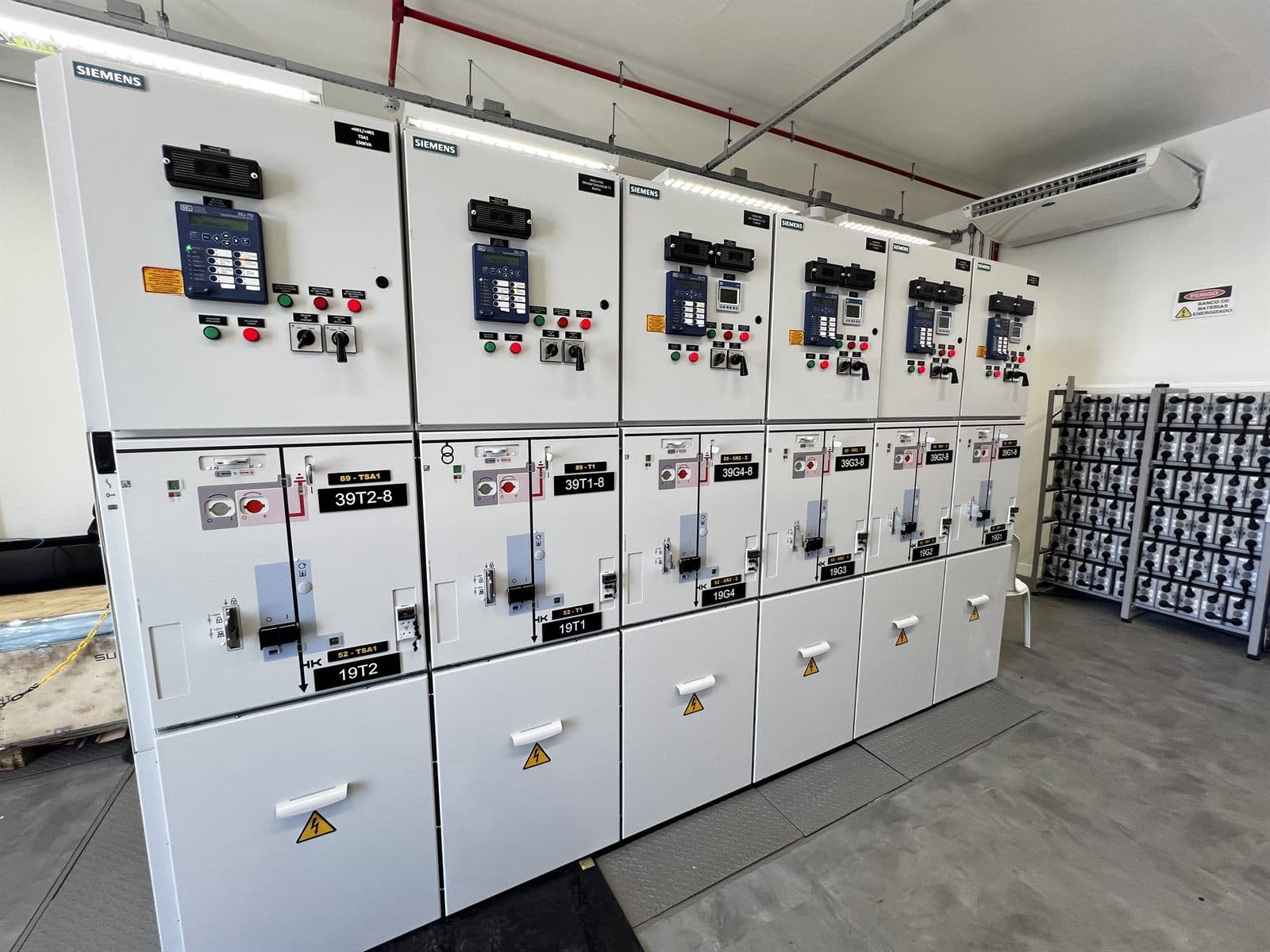

Parametrização de relés de proteção

Coordenação de proteção que funciona na prática, não só no papel

A parametrização de relés de proteção é o serviço que traduz o estudo de seletividade e curto-circuito em ajustes reais, aplicados diretamente nos relés digitais instalados na subestação ou no quadro de média e baixa tensão. Cada função de proteção — sobrecorrente, diferencial, distância, sobre e subtensão, frequência — recebe pickup, curva de tempo e temporização calculados para atuar de forma seletiva, isolando apenas o trecho com defeito e preservando a continuidade do restante da instalação. É indicado para indústrias, concessionárias, shoppings, hospitais e edifícios comerciais que possuem subestações próprias, geradores em paralelo com a rede, ou sistemas com múltiplos níveis de proteção que precisam operar de forma hierárquica e sem sobreposição de atuação.

O que está incluso

• Levantamento dos relés instalados (marca, modelo, firmware) e das funções de proteção disponíveis em cada unidade
• Análise do estudo de seletividade e curto-circuito fornecido pelo cliente ou elaborado pela Cezário Engenharia
• Cálculo dos parâmetros de ajuste: pickup, curvas de tempo (normal inversa, muito inversa, extremamente inversa, definida), retardos e funções habilitadas
• Programação dos relés via software proprietário do fabricante, com backup da parametrização anterior
• Testes de injeção secundária para validar tempos de atuação e confirmar a seletividade entre os níveis de proteção
• Emissão de relatório técnico com os parâmetros aplicados, memorial de cálculo e recomendações de manutenção

Metodologia e equipamentos

Os ajustes seguem os parâmetros elétricos do sistema (correntes de curto-circuito, impedâncias, curvas de carga e tempos de suportabilidade de equipamentos e cabos) e são validados por injeção secundária de corrente e tensão com equipamentos calibrados, que simulam faltas reais e medem o tempo de resposta de cada relé. A programação é feita com o software original de cada fabricante (ABB, SEL, Schneider, GE, Siemens, entre outros), preservando a rastreabilidade dos ajustes e permitindo auditoria posterior. Todos os trabalhos em painéis energizados seguem os procedimentos de segurança da NR-10, com bloqueio e etiquetagem antes de qualquer intervenção.

Referências normativas

A parametrização observa as diretrizes de seletividade e coordenação previstas na NBR 5410 e na NBR 14039 para instalações elétricas de baixa e média tensão, além das recomendações da IEEE C37 para curvas de tempo-corrente de relés de sobrecorrente. Quando o sistema envolve aterramento e proteção contra descargas atmosféricas, os ajustes de proteção de neutro e de terra são compatibilizados com os estudos de aterramento conforme NBR 15749 e IEEE 80/81. O resultado é um sistema de proteção documentado, testado e pronto para auditoria por concessionárias, seguradoras ou órgãos fiscalizadores.
