Análise de desempenho estatístico de para-raios

Um raio pode cair em qualquer lugar — por isso a análise é estatística

Descargas atmosféricas são imprevisíveis. O ponto de impacto, a amplitude da corrente e a forma de onda variam a cada evento, e um raio pode atingir praticamente qualquer estrutura de uma rede de distribuição. Por isso não faz sentido proteger uma rede perguntando apenas “o que acontece se um raio cair aqui”. A pergunta que interessa ao gestor do ativo é outra, e é estatística: com que frequência a rede será danificada, e quanto cada para-raios instalado reduz essa frequência.

Neste trabalho, a Cezário Engenharia avaliou estatisticamente o desempenho de para-raios em uma rede de média tensão real: primeiro medindo quantos danos a rede sofre na configuração atual, depois quantificando a redução obtida ao inserir novos conjuntos de para-raios. O resultado é um insumo direto para a decisão técnico-financeira de quanto investir em proteção e onde instalá-la.

O problema: descargas em rede de 34,5 kV sobre solo de alta resistividade

O caso é uma rede de média tensão de 34,5 kV, em circuito duplo com cabo para-raios, com cerca de 9 km de extensão, construída sobre solo de resistividade elevada (acima de 7 000 Ω·m). Nessas condições, mesmo com cabo de blindagem, descargas diretas produzem elevações de potencial de terra severas e sobretensões que se propagam por quilômetros — e o histórico de danos da rede confirmava isso. A concessionária planejava instalar para-raios adicionais e precisava decidir a quantidade e o posicionamento com base técnica.

O método: Monte Carlo com o ATP-EMTP

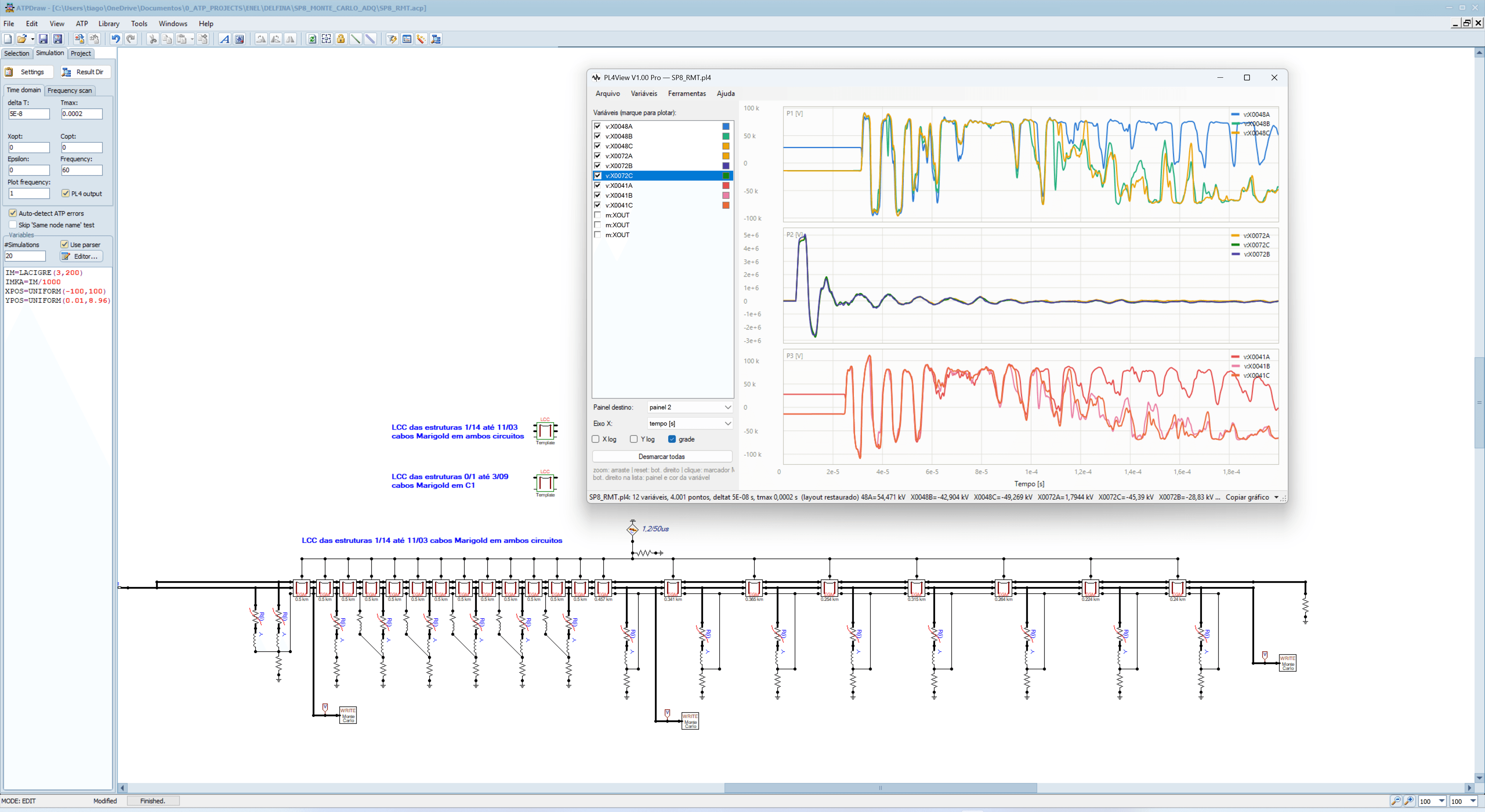

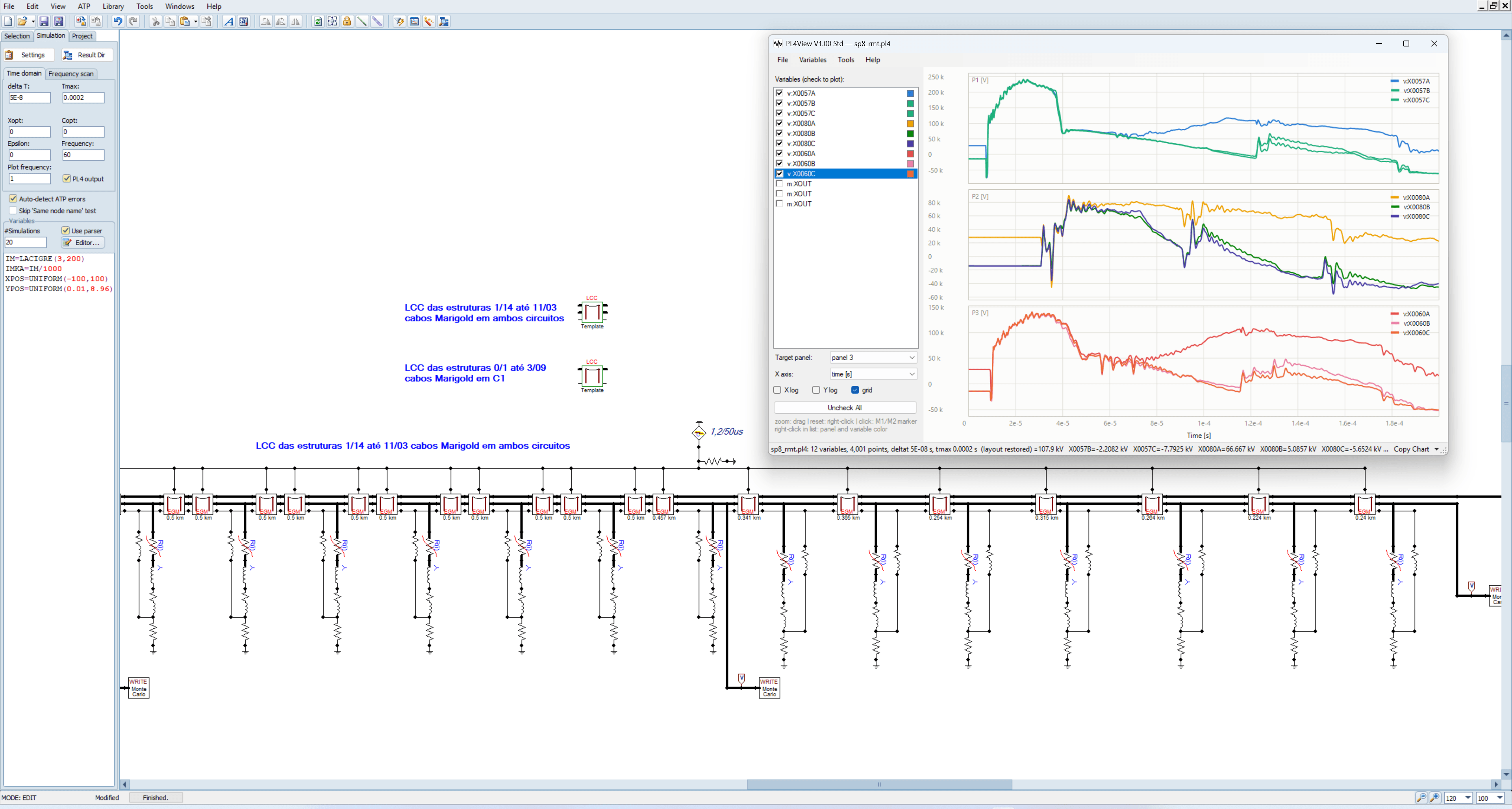

Em vez de simular meia dúzia de casos determinísticos, construímos um modelo completo da rede no ATP/ATPDraw — vão a vão, com a geometria real dos condutores, o solo local e os para-raios existentes — e submetemos esse modelo a milhares de descargas sorteadas estatisticamente:

• A amplitude de cada raio é sorteada da distribuição de correntes de descarga do CIGRE (mediana de aproximadamente 33 kA, com caudas até 200 kA)
• O ponto de impacto é sorteado ao longo de toda a rede e num corredor lateral de 200 m; o modelo eletrogeométrico decide, raio a raio, se a descarga atinge o cabo de blindagem, um condutor de fase ou o solo
• Cada descarga é simulada no domínio do tempo com passo de 50 nanossegundos, capturando a propagação das ondas, a atuação de cada para-raios e a resposta dos aterramentos
• Três pontos da rede são monitorados simultaneamente, acumulando a estatística das sobretensões — 4 000 simulações por cenário de proteção

O resultado não é “uma” sobretensão, mas a distribuição de probabilidade das sobretensões em cada ponto — a base do método estatístico de coordenação de isolamento preconizado pela IEC 60071-2.

O diagnóstico da rede como está

A primeira rodada de 4 000 raios sobre a configuração existente revelou algo que nenhuma inspeção visual mostraria com essa clareza: a proteção estava concentrada nas extremidades. Dois terços da rede não tinham um único para-raios, e a sobretensão mediana variava 21 vezes ao longo da linha — de 137 kV no trecho bem protegido a mais de 2 800 kV no trecho descoberto. Praticamente toda descarga direta no miolo da rede excedia o nível básico de isolamento em algum ponto observado.

Quanto os novos para-raios reduzem — cada cenário com seu número

Duas alternativas de adequação foram então simuladas com exatamente os mesmos raios: 6 conjuntos adicionais espaçados de 1 km e 13 conjuntos espaçados de 500 m.

Os números permitem uma decisão de engenharia, não de intuição: o espaçamento de 1 km captura boa parte do benefício com metade do investimento; o de 500 m praticamente elimina os eventos severos e é a escolha certa onde há equipamentos ou histórico de danos.

O limite da solução: onde para-raios já não resolvem

A simulação mostrou também o limite da solução: as máximas tensões locais — dominadas pela elevação de potencial de terra no solo de alta resistividade — não cedem à instalação de mais para-raios. A partir desse ponto, a alavanca deixa de ser o para-raios e passa a ser a melhoria dos aterramentos. Reconhecer esse limite é o que evita gastar em proteção que já não traz retorno.

Especificar por risco, não por catálogo

Estudos determinísticos respondem “o que acontece se um raio de 31 kA cair aqui”. O Monte Carlo responde à pergunta que interessa à decisão de investimento: com que frequência a rede sofrerá, e quanto cada real aplicado em proteção reduz essa frequência. É a diferença entre especificar por catálogo e especificar por risco quantificado — uma decisão técnico-financeira defensável perante a concessionária, o regulador e a seguradora.

A Cezário Engenharia realiza estudos de transitórios eletromagnéticos (ATP-EMTP), coordenação de isolamento, avaliação de desempenho de linhas e redes frente a descargas atmosféricas e projetos de aterramento em solos de alta resistividade. Se a sua rede tem histórico de danos por descargas, o diagnóstico estatístico é o primeiro passo para investir com base em números.
